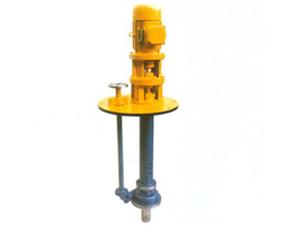

FY液下泵

FY系列液下泵是本單位在傳統耐受腐蝕液下泵基礎上

，鴻海泵業公司同類產品的技術

，經改進設計而生產的新型泵

；液下泵,液下離心泵,FY液下泵取消了其他液下泵普遍采用的機械密封和選用了結構的葉輪

，使泵節能、無泄漏、壽命特長

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

FY液下泵詳細內容介紹

FY系列液下泵是本單位在傳統_液下泵基礎上，鴻海泵業公司同類產品的技術，經改進設計而生產的新型泵

；該泵取消了其他液下泵普遍采用的機械密封和選用了_結構的葉輪，使泵_節能

、無泄漏

、壽命特長，從而廣泛應用于石油

、化工

、制藥、造紙

、冶金

、污水處理等行業。
產品特點
1．泵為立式液下泵

，外形美觀

，直接安裝在被輸送介質的儲存器上，無額外占地面積

，從而降低了基建投入

。
2．取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱

，節約了泵的運行成本

，提高了工作效率。

3．采用了_的離心式雙平衡葉輪

，供輸送不含固體顆粒等清潔的介質

，振動噪音特低，效率高

；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體

，運行平穩

、不堵塞

。

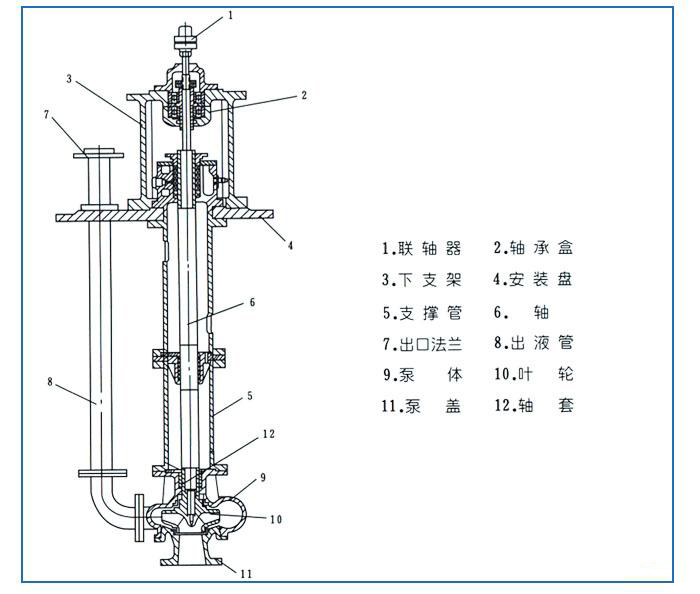

拆卸與裝配
1、如更換或檢?葉輪,可關閉出口閥門

，卸去法蘭連接螺栓和底板連接螺栓

，用起重工具將泵吊出容器。
2

、將底板垂直在固定的支架上,卸去泵體的所有螺栓

，取出泵蓋和葉輪螺母，用雙錘輕擊泵體

，即可卸下葉輪

。
3、更換滾動軸承則底板不動

，只要卸去電機及相應支架

，卸去泵聯軸器、31蓋

、圓嫘母

，取出軸承體,

4、裝配與拆卸的次序相反

，注意軸上配件的同心度

。

安裝、使用

、維修
1

、泵組裝后，盤動聯軸器

，看是否轉動靈活

。檢查是否有金屬磨擦聲，各部件螺姆是否旋緊

。
2

、檢?泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得_0.1mm,聯軸器端面間隙保持1-2.5mm。
3

、泵的吸入口到容器底部之間距離為吸入口徑的2~3 倍

。泵體與器壁距離應大于口徑的2 .5倍。
4

、泵的出液管路,應另設支架支攛

，其重量不允許支撐在泵上。
5

、檢?電機的旋轉方向

，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥

，接通冷卻水管

。
7、起動電機,慢慢開啟出口管閑閥到痛要的位置,投入正常運轉

。

、經常檢查泵和電機的情況.軸承溫升不應_75℃，軸承盒內應加足夠黃油

。

參數表：型號	出口直徑	流量Q		揚程	轉速（r/min）	功率（KW）
參數表：型號	出口直徑	（m3/h）	（L/s）	揚程	轉速（r/min）	軸功率	電機功率KW
25FY-16	25	3.6	1	16	2900	0.713	1.5
25FY-16A	25	3.27	0.91	13	2900	0.713	1.5
25FY-25	25	3.6	1	25	2900	1.16	2.2
25FY-25A	25	3.27	0.91	20	2900	1.16	2.2
25FY-41	25	3.6	1	41	2900	2.51	4
25FY-41A	25	3.27	0.91	33	2900	2.51	3
40FY-16	32	7.2	2	16	2900	0.78	2.2
40FY-16A	32	6.55	1.82	13	2900	0.78	1.5
40FY-26	32	7.2	2	26	2900	1.45	3
40FY-26A	32	6.55	1.82	21	2900	1.45	3
40FY-40	32	7.2	2	40	2900	2.53	5.5
40FY-40A	32	6.55	1.82	32	2900	2.53	5.5
