當前位置：首頁>產品>隔膜泵系列>QBK氣動隔膜泵

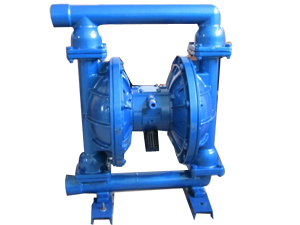

QBK氣動隔膜泵

QBK氣動隔膜泵使用方便

、工作可靠

、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞

，一旦超負荷，泵會自動地停機

，具有自我保護性能

，當負荷恢復正常后

，又能自動啟動運行

。

產地：河北省>滄州>泊頭市

供應商：泊頭市鴻海泵業有限公司

技術服務熱線：

0317-8296493 8296492 8296495 8296494

QBK氣動隔膜泵詳細內容介紹

氣動隔膜泵是一種新型輸送機械

，是目前國內新穎的一種泵類。采用壓縮空氣為動力源

，對于各種腐蝕性液體，帶顆粒的液體

，高粘度

、易揮發

、易燃

、劇毒的液體脫脂劑

，均能予以抽光吸盡

。氣動隔膜泵其有四種材質：工程塑料

、鋁合金

、鑄鐵

、不銹鋼

。氣動隔膜泵根據不同液體介質分別采用丁腈橡膠

、氯丁橡膠

、氟橡膠

、聚四氟乙烯

、聚四六乙烯。以滿足不同用戶的需要

。安置在各種特殊場合

，用來抽送種常規泵不能抽吸的介質

，旋轉門均取得了滿意的效果

。

氣動隔膜泵適用場合：由于氣動隔膜泵具有以上特點

，所以氣動隔膜泵自從誕生以來正逐步侵入其他泵的市場

，并占有其中的一部分

。如：噴漆

、陶瓷業中氣動隔膜泵已占有_的主導地位

，而在其他的一些行業中，像環保

、起重設備廢水處理、建筑

、排污、精細化工中正在擴大它的市場份額

，并具有其他泵不可替代的地位。

氣動隔膜泵的優點：
1

、由于用空氣作動力

，所以流量隨背壓（出口阻力）的變化而自動調整

，適合用于中高粘度的流體

。而離心泵的工作點是以水為基準設定好的

，如果用于粘度稍高的流體

，則需要配套減速機或變頻調速器

，成本_大大的提高了

，對于齒輪泵也是同樣如此。
2

、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥

、炸藥的輸送，因?yàn)椋篲

、接地后不可能產生火花；_

、工作中無熱量產生，機器不會過熱

；第三

、流體不會過熱因?yàn)闅鈩痈裟け脤α黧w的攪動小

。
3

、在工地惡劣的地方，如建筑工地

、工礦的廢水排放

、由于污水中的雜質多且成分復雜，管路易于堵塞

，這樣對電泵_形成負荷過高的情況，電機發熱易損

。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢

。
4、另外氣動隔膜泵體積小易于移動

，不需要地基

，占地面極小

，安裝簡便經濟

?div id="jfovm50" class="index-wrap">？勺鳛橐苿邮轿锪陷斔捅?div id="jfovm50" class="index-wrap">。
5

、在有危害性

、腐蝕性的物料處理中，氣動隔膜泵可將物料與外界_隔開

。
6

、或是一些試驗中_沒有雜質污染原料

。
7

、可用于輸送化學性質比較不穩定的流體

，如：感光材料

、絮凝液等

。這是因?yàn)闅鈩痈裟け玫募羟辛Φ?div id="jfovm50" class="index-wrap">，對材料的物理影響小?br />
氣動隔膜泵工作原理：
1

、壓縮空氣為動力

。
2

、特點：
氣動隔膜泵是一種由膜片往復變形造成容積變化的容積泵

，其工作原理近似于柱塞泵

，由于氣動隔膜泵工作原理的特點，因此氣動隔膜泵具有以下特點：
（1）泵不會過熱：壓縮空氣作動力

，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的

，無有害氣體排出。
（2）不會產生電火花：氣動隔膜泵不用電力作動力

，接地后又防止了靜電火花
（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵

。
（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出

，所以對物料的攪動小

，適用于不穩定物質的輸送
（5）流量可調節

，可以在物料出口處加裝節流閥來調節流量

。
（6）具有自吸的功能

。
（7）可以空運行，而不會有危險

。
（8）可以潛水工作。
（9）可以輸送的流體極為廣泛

，從低粘度的到高粘度的

，從腐蝕性得到粘稠的

。
（10）沒有復雜的控制系統

，沒有電纜

、保險絲等

。
（11）體積小

、重量輕

，便于移動

。
（12）無需潤滑所以維修簡便

，不會由于滴漏污染工作環境

。
（13）泵始終能保持_

，不會因?yàn)槟p而降低

。
（14）_的能量利用

，當關閉出口

，泵自動停機

，設備移動

、磨損

、過載、發熱
（15）沒有動密封

，維修簡便避免了泄漏。工作時無死點

。

產品用途：
1、螺桿泵吸花生醬

、泡菜

、土豆泥、小紅腸

、果醬、蘋果漿

、巧克力等。
2

、泵吸油漆

、樹膠

、顏料

。
3

、粘合劑和膠水等全部鐘類可用泵吸取

。
4

、各種瓦

、瓷

、磚器及陶器釉漿

。
5

、油井鉆好后

，用泵吸沉積物及灌漿

。
6、泵吸各種污水

。
7、泵吸各種乳劑和填料

。
8

、用泵為油輪

、駁船_吸取倉內污水

。
9

、啤酒花及發酵粉稀漿

、糖漿、糖蜜

。
10

、泵吸礦井

、炕道

、隧道

、選礦

、礦渣中的積水

。
11

、泵吸水泥灌漿及灰漿

、各種橡膠漿

。
12

、各種磨料

、腐蝕劑

、石油及泥漿

、清洗油垢及一般容器

。
13

、各種劇毒、易燃

、易揮發液體。
14

、各種強酸

、強堿

、強腐蝕液體
15

、各種高溫液體高可耐150℃
16

、作為各種固液分離設備的前級送壓裝置

。

注意事項：
1）氣動隔膜泵是以壓縮空氣為動力,適當?shù)臐櫥梢允贡玫倪\(yùn)行更穩定并能延長泵的使用壽命

。2） _壓縮空氣的潔凈

，不潔的氣體容易磨損氣閥，建議加裝氣動三聯件

！3）開關機需慢開慢關，以減小對管路和隔膜的沖擊

，　開機前檢查管路聯接有無松動

。4）輸送危性液體時請把泵的排氣接到安全的地方

，以免隔膜損壞時產生危險

。5）輸送易干結液體后請及時清洗

，以免下次起動損壞隔膜或無法起動

。6）管路較長時

，要固定好管路

，不可用泵來承受管路的重量和振動

。

氣動隔膜泵故障排除：一

、泵在運轉但流量過低 1

、檢查泵體是否有空蝕斑象

，調整壓縮空氣的進口壓力。降低泵體的運轉速度來調整粘度和濃度較大的液體

。 2 、檢查閥球是否被卡住

。如果輸送的液體與閥球材質不相吻合

。閥球?qū)洿?div id="d48novz" class="flower left">

。請更換合適材質的閥球與閥座

。 3

、請檢查入口管道是否被堵塞。二

、氣動氣動隔膜泵無法啟動或動作緩慢 1、檢查過濾

、調壓和潤滑裝置和空氣入口過濾網是否被堵塞

。 2、檢查氣閥是否被雜質卡住

，請將氣閥拆下并清洗干凈，查看氣閥內的活塞是否有劃傷的痕跡

。如果活塞表面光亮而不黑純

，表示已磨損需要更換活塞和“O”型環

。傷的痕跡

。如果活塞表面光亮而不黑純

，表示已磨損需要更換活塞和“O”型環

。請重新更換新品 3

、檢查主軸和“O”型環是否有刮傷

、磨損和壓扁的痕跡

，如有損壞請更換

。三

、液體從氣室排出口漏出 1

、請檢查隔膜是否破裂。 2

、檢查隔膜是否正確安裝和鎖緊。四

、出口液休中含有大量氣泡 1 、請檢查隔膜是否破裂

。 2 、檢查泵體和管路是否泄漏

。

技術參數：

型號	流量（m³/h）	揚程	出口壓力（kgf/cm^2）	吸程	大允許能過顆粒直徑	大供氣壓力（kbf/cm^2）	大供氣消耗量（m³/min）	材料
型號	流量（m³/h）	揚程	出口壓力（kgf/cm^2）	吸程	大允許能過顆粒直徑	大供氣壓力（kbf/cm^2）	大供氣消耗量（m³/min）	鋁合金	不銹鋼	鑄造鐵	增強聚丙烯
QBK-10	0～0.8	0～60	6	5	1	7	0.3	★	★	★	★
QBK-15	0～1	0～60	6	5	1	7	0.3	★	★	★	★
QBK-25	0～2.4	0～60	6	7	2.5	7	0.6	★	★	★	★
QBK-40	0～8	0～60	6	7	4.5	7	0.6	★	★	★	★
QBK-50	0～12	0～60	6	7	8	7	0.9	★	★	★	/
QBK-65	0～16	0～60	6	7	8	7	0.9	★	★	★	/
QBK-80	0～24	0～60	6	7	10	7	1.5	★	★	★	/
QBK-100	0～30	0～60	6	7	10	7	1.5	★	★	★	/
